三选一智能应急切换器(SDI)
品牌: 麦通
型号: MT-HXT  SDI
产品详情

  三选一智能应急切换器(SDI)   (MT-HXT SDI

    MT-HXT SDI三选一智能应急切换器,适用于演播室,播出机房主备系统应急切换的解决方案。该产品强调“智能”切换,可针对主备辅三路信号,同时进行信号状态,黑场状态,静帧状态检测,并且根据状态进行进行手动自动切换,另外创新的支持第四路信号输入作为应急信号。该板卡支持净切换,保证切换时,无画面跳动,卡顿等异常状态。该智能应急切换器可实现远程控制切换、监测状态信息的及时反馈,同时可选配切换控制面板进行手动切换控制。

    要特点

  • 支持SD/HD/3G-SDI信号
  • 支持模拟复合和三电平同步信号
  • 支持净切换
  • 支持三路信号,黑场,静帧状态检测

    支持实时在线网络监控

  • 支持实时在线参数设置
  • 具有时钟恢复功能
  • 可配遥控面板监控状态,应急切换
  • 板卡自带LED指示灯,以直观的方式显示出信号状态信息

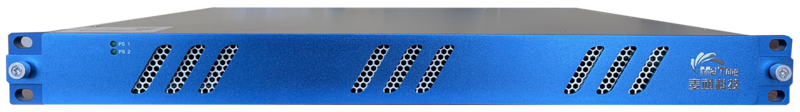

  • 品展示







    接口定义




    技术参数

    SD/HD/3G-SDI信号输入

    信号标准:SMPTE 259M-C, 292M and 424M

    制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p,50p,60p;

    接口:   BNC 75 ohm

    数量:   3

    均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

    3G :> 100m (Beledn 1694A)

    反射损耗: >15 dB, 5 MHz to 1.5 GHz;>10 dB, 1.5 GHz to 3.0 GHz


    SD/HD/3G-SDI信号输出

    信号标准:SMPTE 259M-C, 292M and 424M

    制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p,50p,60p;

    接口:   BNC 75 ohm

    数量:   2

    信号幅度:   800 mVp-v ± 10%

    上升下降时间:SD<1100pS;HD<270pS ;3G<135pS

    反射损耗:>15 dB, 5 MHz to 1.5 GHz;>10 dB, 1.5 GHz to 3.0 GHz

    过冲:<10%

    抖动:SD/HD<0.2UI;3G<0.3UI


    同步输入

    数量:1

    标准:PAL, NTSC, or Tri-level sync

    接口:BNC


    购信息


    MT-HXT
    SDI 3选1智能切换,支持SD/HD/3G-SDI信号,净切,黑场静帧检测,自动切换,带掉电直通,三路SDI输入,一路REF输入,两路SDI输出,配遥控面板 MT-CR-CP1。
    MT-CR-CP1
    配套遥控面板,控制一块板卡。
